離子氮化后的零件都需要進行檢測，外觀檢測是第一步，也是最直觀的。今天小編給大家?guī)淼木褪侨绾螌?a href="http://www.ntxyykj.cn">離子氮化的外觀進行檢測。

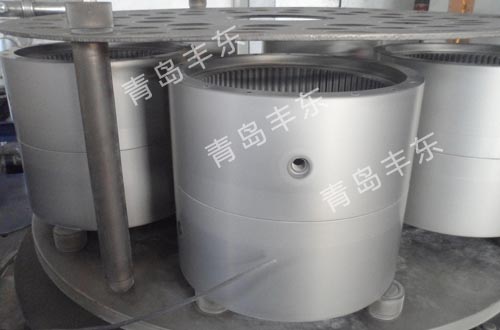

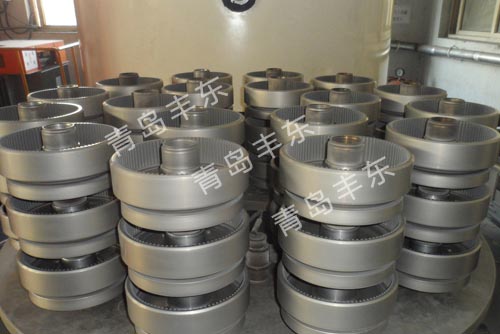

滲氮件出爐后首先用肉眼檢查外觀質(zhì)量，正常的滲氮外觀應為銀灰色或暗灰色，表面不得有明顯的電弧燒傷、碰傷、滲層剝落。局部防滲部位應保持原金屬光澤，沒有滲氮色。
1.表面滲氮色極淺，尚能見到原金屬光澤
這一般是由于滲氮時間過短，或溫度偏低（低溫滲氮除外）之故。這將造成滲層深度偏淺，一般應回爐重新滲氮補救。
2.表面顏色黑灰或黑色
這對滲氮作為最后一道工序的零件將影響外觀，但一般不影響滲氮硬度和深度。滲氮表面發(fā)黑的程度是與滲氮氣氛、材質(zhì)、滲氮溫度、時間、真空度等因素有關。一般氣氛中含氮量低含水分多；滲氮溫度高；時間長；真空度偏低；材料合金元素含量高表面發(fā)黑的程度就會增加。
3.表面紫藍色或藍色
這是氧化造成的，如果氧化在滲氮結(jié)束后停爐冷卻過程中產(chǎn)生，那僅影響外觀質(zhì)量，對滲層硬度、深度無影響。如因爐子真空度低、漏氣率大，在離子滲氮一開始或滲氮全過程中產(chǎn)生較嚴重的氧化，將不僅影響外觀，而且不同程度地影響滲層硬度和深度。
