波多野结衣av手机在线观看,国产成人精品一区二区秒拍,JAPANESE极品丰满少妇,欧美综合天天夜夜久久

        離子滲氮由于加熱和散熱的特點使進行處理的零件表面各處溫度是不均勻的。保證零件表面各處溫度一致是保證離子滲氮質(zhì)量和減小變形的重要因素。因此，合理的裝爐至關(guān)重要。
        從溫度均勻性考慮對裝爐提出如下要求：
        1.同爐零件最好是相同的零件，如果是多種零件混裝，則各種件的表面積和重量之比應接近。表面積越大獲得的能量越大，重量越輕則升到滲氮溫度所需的熱量越少。在裝爐時切忌把內(nèi)外圓都滲氮的件和僅有外圓滲氮的件同爐處理，否則他們的溫度會相差數(shù)十度甚至上百度。
        2.材質(zhì)不同或表面光潔度相差懸殊的零件，即使它們的表面積/重量相同或接近，同爐處理也往往溫度不均。零件表面顏色越黑，越粗糙，灰度系數(shù)大，因此熱輻射損失也大。如果它們獲得的輝光放電能量相同，很顯然，顏色越黑，表面粗糙的零件溫度將偏低。

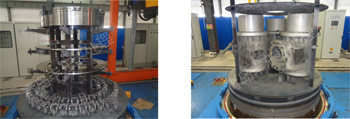

        3.零件在爐中放置時應注意位置的均勻性，即每個零件和陽極的距離要大致相等，各件之間要均勻，距離應大于15mm。兩個零件相鄰面的面積越大，它們間的距離也應適當放大，以避免該處輝光集中和互相間的熱輻射影響而造成局部溫度偏高。
        4.陰陽極距離。放電理論指出，陰陽極間的距離只要大于陰極位降區(qū)dk，就可維持輝光放電。但從改善零件各部位溫度均勻性來考慮，多件共陽極處理時，陰陽極距離不要過小，以30-70mm為宜。         離子氮化合理的裝爐能最大程度保證工件表面溫度的均勻性，從而保證滲氮質(zhì)量和減小變形。青島豐東熱處理在離子氮化方面積累了大量的經(jīng)驗，有合金鋼、不銹鋼、鑄鐵、彈簧鋼、模具鋼、鈦合金……努力為熱處理行業(yè)做出貢獻。
