維氏硬度試驗的壓頭采用錐面夾角為136°的金剛石四棱錐體，根據單位凹陷面積上所受的試驗力計算硬度值。維氏硬度試驗壓頭在壓力F的作用下，壓入試件表面，并保持一定時間，在試樣表面上留下一個四棱錐形的壓痕，見圖10-4。測量壓痕正方形對角線平均長度d=(d1+d2)/2，據此計算錐形壓痕表面積，從而求出單位面積所受平均壓力，作為維氏硬度值，以符號HV表示。
HV=0.102F/A凹=0.102 F/[ d²/( 2sin68°)]=0.1891 F/d²
式中F-試驗力(N)；
A凹-壓痕凹陷面積（mm²）；
d-壓痕對角線長度( mm)。
根據壓痕對角線長度即可查表得出HV值。
在維氏硬度試驗中，由于壓入角不變，施加試驗力改變時，壓痕的幾何形狀相似。因此，施加不同試驗力，所得硬度值相同。維氏硬度試驗施加的試驗力范圍為49. 03~980. 7N，共分六級。維氏硬度試驗力及系數見表10-3。由于壓痕對角線長度與維氏硬度值( HV10)對照表是按試驗力98. 07N計算得到的，若選用其他試驗力，即選其他硬度符號時，則查得的硬度值應乘以表中對應的系數

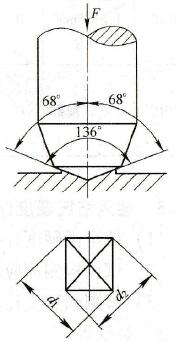

圖10-4 維氏硬度試驗原理

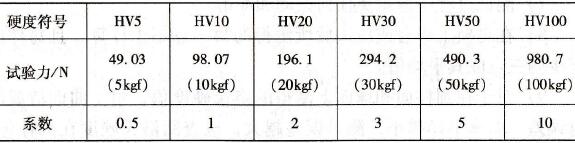

表10-3 維氏硬度試驗力及系數
近年青島豐東熱處理斥重資陸續購置了數臺先進的檢測儀器及輔助設備，如原裝德國進口蔡司金相顯微鏡及計算機分析系統、法國普銳斯全自動金相切割機、鑲嵌機、磨拋機、美國沃伯特全自動顯微維氏硬度計及荷蘭INNOVA布氏、洛式、維式成套檢測設備等。先進精密的檢測設備為產品質量的檢測提供了有力的保障。
