離子滲氮可大幅度提高鐵素體性，馬氏體型和奧氏體型不銹鋼的硬度和耐磨性。在傳統(tǒng)的氣體滲氮時(shí)，由于氧化膜阻礙鋼表面吸收氮原子，滲氮前需采用酸浸、噴砂等方法去除氧化膜。而

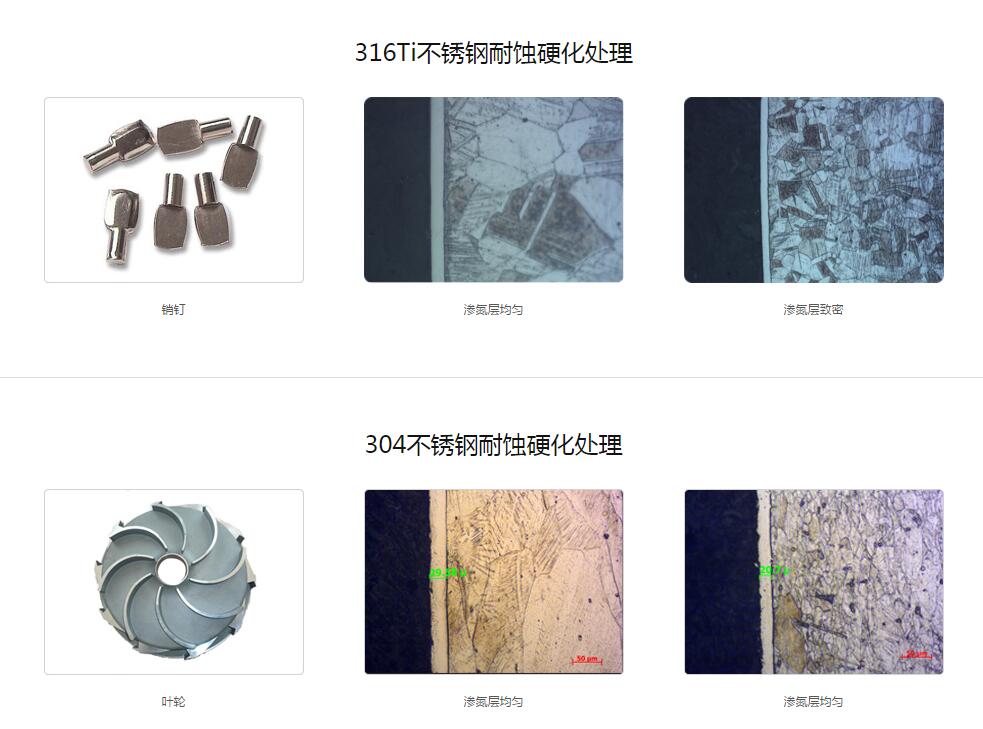

離子滲氮的優(yōu)點(diǎn)之一就是滲氮前無需進(jìn)行去鈍處理，離子轟擊可以直接去除鈍化膜。但需要指出的是，對高合金鋼的離子滲氮有時(shí)也打不到完善的硬化效果。在試驗(yàn)和生產(chǎn)實(shí)踐中，不銹鋼離子滲氮時(shí)常出現(xiàn)滲層太淺、局部軟區(qū)、或甚至完全滲不上氮的情況，這是因?yàn)檠趸]有去除干凈。
在離子滲氮中影響氧化膜去除的主要原因是爐內(nèi)含氧量高（爐子漏氣率高活氣氛中含水量高）。零件在升溫或保溫初期雖然離子轟擊不斷去除原有的氧化膜，然而新的氧化膜又不斷生成。由于初期的離子濺射未能去除氧化膜，在以后的長時(shí)間保溫中，氮的滲入就極為困難。
高合金不銹鋼離子滲氮層出現(xiàn)不均的另一原因是離子滲氮時(shí)存在著離子轟擊不均勻的現(xiàn)象。此現(xiàn)象對一般結(jié)構(gòu)鋼滲層均勻性的影響不大，而對表面層有鈍化膜需靠離子轟擊去除才能進(jìn)行滲氮的不銹鋼來說影響就極為明顯。
青島豐東熱處理有限公司具有豐富的
不銹鋼離子滲氮加工經(jīng)驗(yàn)，已成功幫助許多客戶完成產(chǎn)品的離子氮化加工，產(chǎn)品質(zhì)量得到充分認(rèn)可。咨詢熱線：400-657-7217，我們期待與您合作！
