波多野结衣av手机在线观看,国产成人精品一区二区秒拍,JAPANESE极品丰满少妇,欧美综合天天夜夜久久

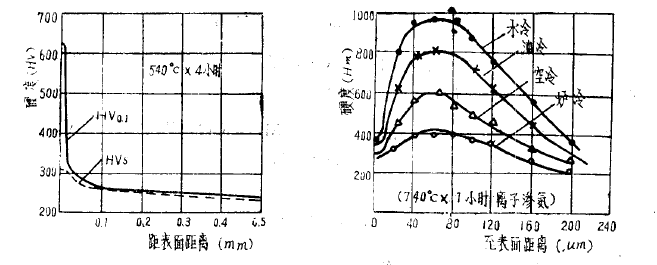

        氮滲入碳鋼中對硬度提高不明顯，尤其是對擴散層硬度提高極為有限。僅在表面形成的化合物層有一定硬化及耐磨作用。圖為45鋼離子滲氮后硬度梯度曲線。故為增加化合物層厚度，對碳鋼一般均采用氮碳共滲處理而不宜采用單純的滲氮處理。         提高碳鋼滲氮層硬度的另一途徑是采取在高于共析溫度（590℃）以上滲氮，然后快冷以得到氮馬氏體組織的方法。馬氏體的硬度隨含氮量不同、冷卻速度不同在Hm400-1100之間變動，如圖所示。但此法操作上較困難，且滲氮溫度高，零件變形大，一般很少采用。
        青島豐東熱處理在氮化處理方面擁有豐富的經(jīng)驗，提供氣體氮化、氣體軟氮化、離子氮化、離子軟氮化、氮化+氧化（FD-NCO）等服務(wù)，歡迎新老客戶來電咨詢，電話：4006577217。
