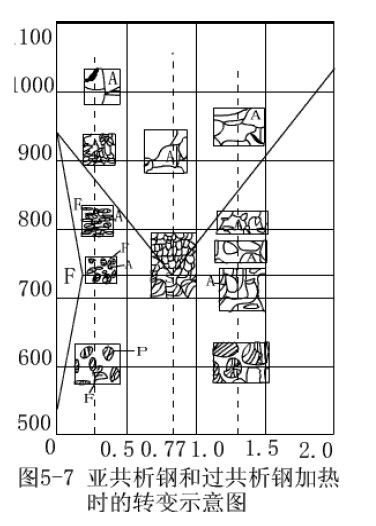

前面我們在分析Fe—Fe3C相圖時，知道亞過共析鋼與共析鋼組織的不同點在于，除了室溫組織中有P外，亞共析碳鋼還有先共析鐵素體，過共析鋼還有先共析二次滲碳體，因此，亞，過共析鋼的奧氏體化過程，除了有P轉(zhuǎn)化為A外，還有Fe，F(xiàn)e3C向A轉(zhuǎn)化與溶解的過程。
1．亞共析鋼
加熱到AC1線以上后P轉(zhuǎn)變A，在Acl-Ac3點升溫過程中，共析鐵素體F轉(zhuǎn)化A，溫度到達(dá)Ac3點時，亞共析鋼A化過程會結(jié)束，獲取單一的奧氏體組織。
2．過共析鋼
加熱到ACI線以上后P轉(zhuǎn)化A，在Acl-Acm升溫過程中，先共析Fe3C11轉(zhuǎn)化為A，溫度超過Acm點后，過共析碳鋼的奧氏體化全部結(jié)束，獲取單一的奧氏體組織。
（二）奧氏體的晶粒度

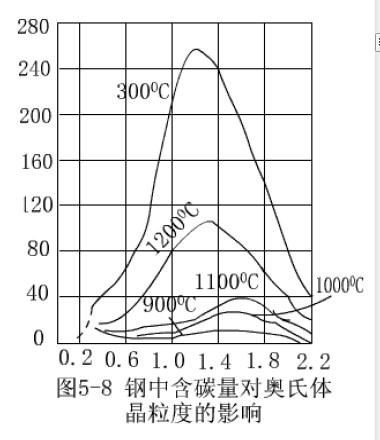

從圖中可以看出，在相同的溫度下，隨鋼中含碳量增大，A晶粒只寸也在增大，這是因為他們相互碰撞的機(jī)會增多，如快了晶粒的長大，但含碳量超過一定限度，A晶粒長大傾向反而減小，這是由于未溶的滲碳體質(zhì)點阻礙了晶粒長大，因此鋼中含碳量超過某個限度愈多，那么未溶滲碳體也越多，阻礙晶粒長大的作用也愈大，奧氏體晶粒長大傾向也就愈小，我們可以獲取較細(xì)小的奧氏體實際晶粒度。
