波多野结衣av手机在线观看,国产成人精品一区二区秒拍,JAPANESE极品丰满少妇,欧美综合天天夜夜久久

    將鋼件加熱到臨界點(A_c3，A_cm)以上，進行完全奧氏體化，然后在空氣中冷卻，這種熱處理稱正火，正火的目的與退火相同，只是溫度高于退火，且在空氣中冷卻。
（一）．正火工藝：
    正火的加熱溫度與鋼的化學(xué)成分關(guān)系很大
    低碳鋼加熱溫度為A_c3以上100-150℃
    中碳鋼加熱溫度為A_c3以上50-100℃
    高碳鋼加熱溫度為A_c3以上30_50℃
    保溫時間與工件厚度和加熱爐的形式有關(guān)，冷卻既可采用空冷也可采用吹風(fēng)冷卻，但注意工件冷卻時不能堆放在一起，應(yīng)散開放置。
（二）．正火后的組織與性能

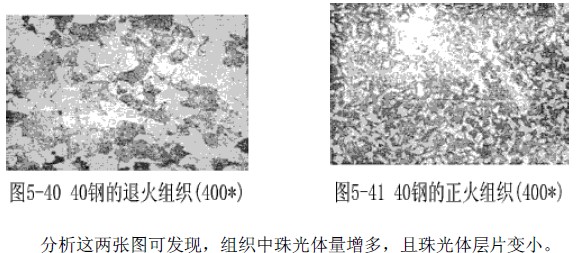

正火實際上是退火的一種特殊情況，兩者不同之處主要在于正火的冷卻速度較退火快，因此有偽共析組織。

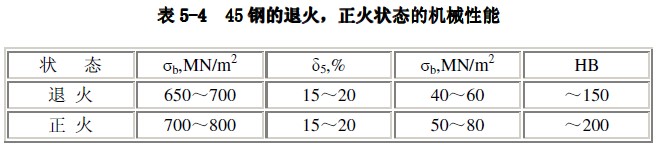

    通過這個表我們可以看到正火后的強度，硬度，韌性都比退火后的高，塑性并不降低。
