波多野结衣av手机在线观看,国产成人精品一区二区秒拍,JAPANESE极品丰满少妇,欧美综合天天夜夜久久

        38CrMoAIA鋼是一種常用的氮化鋼，有很好的氮化性能和力學性能。氮化處理后，表面有高的硬度和好的耐磨性能。心部有很好的強度與韌性的配合。該鋼的淬透性較高，切削性能尚好，但冷變形塑性低，焊接性能較差，并有脫碳傾向。
        38CrMoAIA鋼主要用于制造尺寸精確，要求有高的耐磨性和疲勞強度，不經(jīng)受大沖擊負荷的氮化零件，如汽缸套、底套、齒輪、螺栓、軸和轉子等。
        1、牌號：38CrMoAl/38CrMoAlA
        2、化學成分

元素	C	Mn	Si	Cr	Mo	Al	S	P
含量（%）	0.35~0.42	0.3~0.6	0.17~0.37	1.35~1.65	0.15~0.25	0.7~1.0	≤0.02	≤0.02

        3、臨界溫度

臨界點	Ac1	Ac3	Ar1	Ar3	Ms
溫度（℃）	760	885	675	740	360

        4、組織
        38CrMoAIA鋼在調(diào)質狀態(tài)下的組織為回火馬氏體。零件經(jīng)氮化處理后，表層形成一定深度的含氮索氏體。其最表層氮濃度最高，在晶界上易形成氮化物，常出現(xiàn)白層，次表層氮化物常沿晶界聚集，形成波紋狀氮化物。          5、完全退火
        溫度：940～950℃
        冷卻方式：隨爐冷卻
         硬度（HBW）：156～229
        6、正火
        溫度：940～950℃
        冷卻方式：空冷
        7、淬火
        溫度：940～950℃
        冷卻方式：油冷或溫水冷

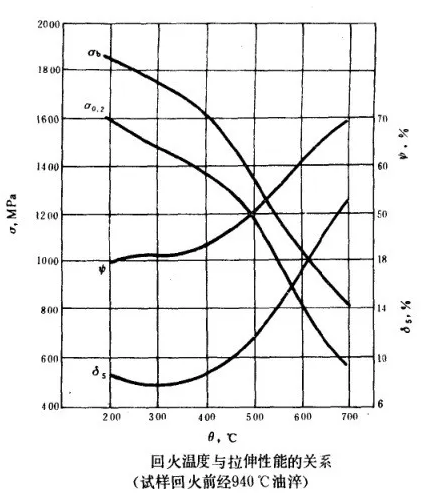

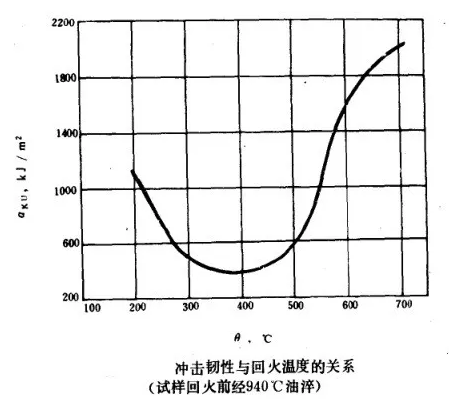

        8、回火

抗拉強度(MPa)	硬度(HRC)	溫度（℃）	冷卻方式
—	26.0~ 30.0	650~ 680	油冷或水冷
≥930	30.0~37.0	580~ 660

        9、滲氮
        溫度：500～600℃
        冷卻方式：隨爐冷卻

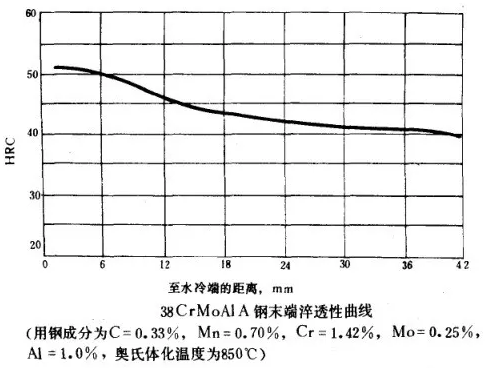

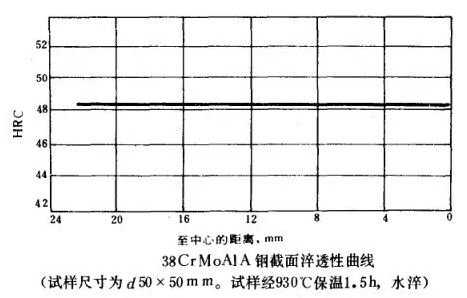

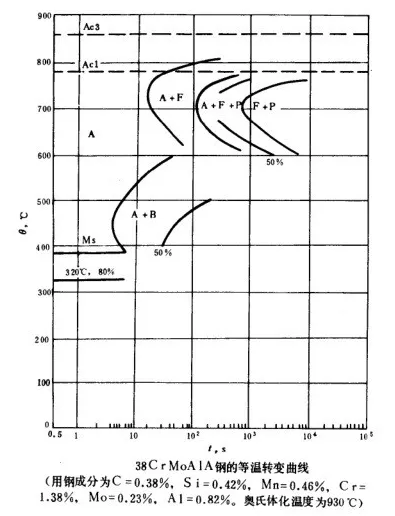

        10、淬透性
