波多野结衣av手机在线观看,国产成人精品一区二区秒拍,JAPANESE极品丰满少妇,欧美综合天天夜夜久久

奧氏體不銹鋼具有優(yōu)良的耐蝕性能，但硬度低、耐磨性差，用奧氏體不銹鋼制造的機(jī)械零件使用壽命很低。常規(guī)的離子氮化處理雖然會(huì)提高零件的表面硬度，但是會(huì)犧牲耐蝕性，采用不銹鋼低溫硬化工藝，不會(huì)影響耐蝕性，還會(huì)提高耐磨性，提高零件壽命。青島豐東采用奧氏體低溫硬化工藝，316不銹鋼可以達(dá)到1000HV以上，滲層達(dá)到10~30......
更新時(shí)間：2023-04-12

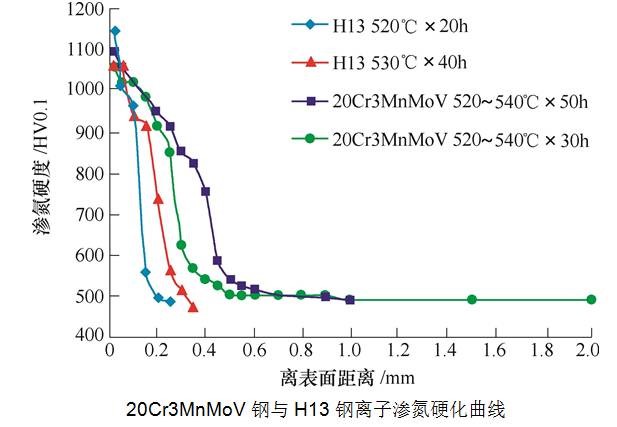

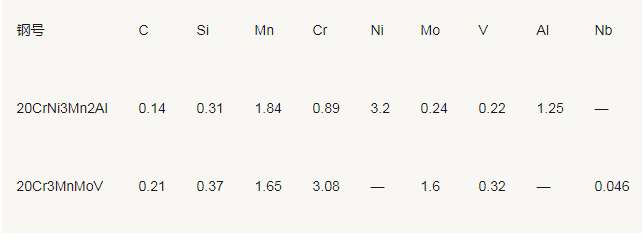

熱作模具材料的強(qiáng)韌性和耐磨性是影響模具壽命的關(guān)鍵特性。新模具材料和新熱處理工藝的不斷出現(xiàn)，熱作模具壽命正在大幅度提高。但是，作為常用的熱作模具鋼H13，表現(xiàn)高溫強(qiáng)度和韌性不足，尤其是通過氮化處理難以得到較厚的強(qiáng)化的耐磨滲氮層。為此，我們研制了一種更高高溫強(qiáng)度和適宜氮化處理的時(shí)效硬化型氮化模具鋼20Cr3MnMo......
更新時(shí)間：2023-04-05

為了提高滲氮件的承載能力和挖掘滲氮的強(qiáng)化潛力，開發(fā)了深層滲氮硬化技術(shù)。人們過去認(rèn)為滲氮層很淺類似于“蛋殼”，有很多誤解，經(jīng)過多年來滲氮件的應(yīng)用和滲氮技術(shù)的開發(fā)，深層滲氮、新滲氮鋼和新滲氮方法的不斷出現(xiàn)，使?jié)B氮工藝在很多場合可以與滲碳工藝相媲美，而且正在發(fā)揮著獨(dú)特的優(yōu)勢。1.深層滲氮硬化技術(shù)深層滲氮和深......
更新時(shí)間：2023-03-29

離子滲氮法是在0.1～10Torr（1Torr=133.3Pa）的含氮?dú)夥罩?，以爐體為陽極，被處理工件為陰極，在陰陽極間加上數(shù)百伏的直流電壓，由于輝光放電現(xiàn)象便會(huì)產(chǎn)生像霓虹燈一樣的柔光覆蓋在被處理工件的表面。此時(shí)，已離子化了的氣體成分被電場加速，撞擊被處理工件表面而使其加熱，同時(shí)依靠濺射及離子化作用等進(jìn)行氮化處理。作為一......
更新時(shí)間：2023-03-15

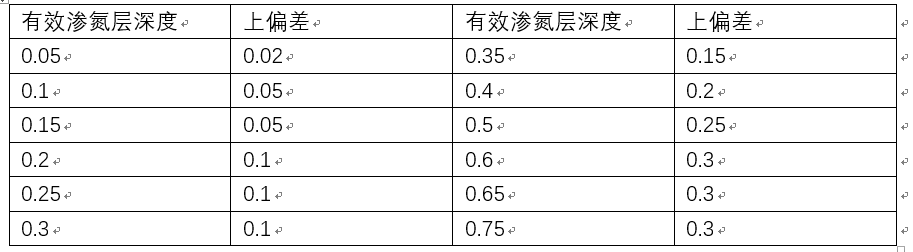

隨著工業(yè)的發(fā)展，氮化處理被更多的應(yīng)用到各行各業(yè)，對(duì)氮化處理的檢測要求也日益提高。下面青島豐東熱處理為您簡單闡述鋼鐵零件氮化處理后的硬度及厚度檢測。氮化(氣體氮化、離子氮化、碳氮共滲、輝光離子氮化)零件的主要技術(shù)要求是有效滲氮層深度，表面硬度和局部硬度。某些零件還有滲氮層脆性等級(jí)評(píng)定要求，完成以上要求，......
更新時(shí)間：2023-03-08

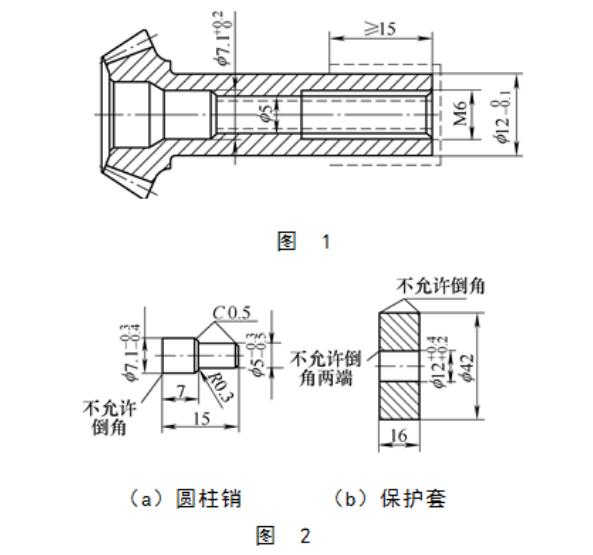

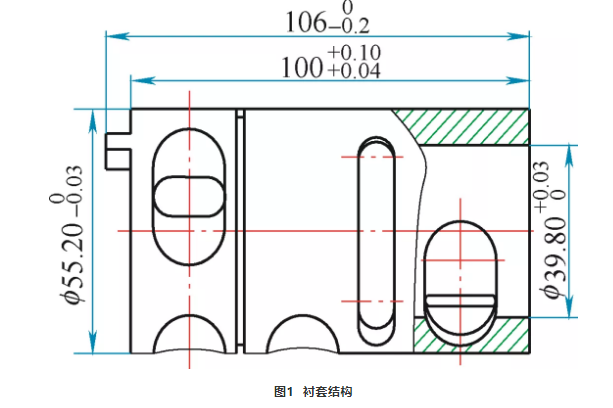

氮化就是將鋼鐵零件置于活性氮介質(zhì)中，在一定溫度和保溫時(shí)間下，使其表面滲入氮元素的工藝過程。滲氮表面具有高硬度、高耐磨性及高的殘余壓應(yīng)力，并且零件變形小，同時(shí)具有良好的抗蝕能力。適合于要求變形小、尺寸穩(wěn)定性高、耐磨性好的零件，如精密機(jī)床上的齒輪、主軸等。本文論述的襯套就屬于這種零件。襯套（見圖1）是分配......
更新時(shí)間：2023-03-01

一、氮化表面硬度或深度不夠（1）可能是鋼料化學(xué)成分不適合作氮化處理（2）可能是氮化處理前的組織不適合（3）可能是氮化溫度過高或太低（4）爐中之溫度或流氣不均勻（5）氨氣的流量不足（6）氮化的時(shí)間不夠長二、氮化工件彎曲很厲害（1）氮化前的退火處理沒有做好（2）工件幾何曲線設(shè)計(jì)不良，例如不對(duì)稱、厚薄變化太大等因......
更新時(shí)間：2023-02-22

滲碳與滲氮，一般是指鋼的表面化學(xué)熱處理。1.滲碳滲碳必須用低碳鋼或低碳合金鋼，可分為固體、液體、氣體滲碳三種。應(yīng)用較廣泛的氣體滲碳，加熱溫度900-950℃。滲碳深度主要取決于保溫時(shí)間，一般按每小時(shí)0.2-0.25毫米估算。表面含碳量可達(dá)百分之0.85-1.05。滲碳后必須熱處理，常用淬火后低溫回火，得到表面高硬度、心部高韌......
更新時(shí)間：2023-02-15

滲氮的發(fā)展雖比滲碳晚，但如今卻已獲得十分廣泛的應(yīng)用，不但應(yīng)用于傳統(tǒng)的滲氮鋼，還應(yīng)用于不銹鋼、工具鋼和鑄鐵等。為了保證滲氮后的鍛件具有良好的綜合力學(xué)性能以及使用過程中的尺寸穩(wěn)定性，滲氮前鍛件必須進(jìn)行調(diào)質(zhì)熱處理以得到穩(wěn)定的回火索氏體組織。這樣的組織也能為獲得良好的氮化層作組織準(zhǔn)備。在確定調(diào)質(zhì)工藝時(shí)，淬火......
更新時(shí)間：2023-02-08

熱擠壓模和壓鑄模的淬火溫度范圍較寬，提高淬火溫度時(shí)，有助于室溫強(qiáng)度、高溫強(qiáng)度和熱硬性的提高。但提高淬火溫度會(huì)引起模具晶粒粗化，沖擊韌度的降低。降低淬火溫度雖對(duì)韌性有利，但不利于回火過程中二次硬化的充分發(fā)揮。因此，淬火溫度要按模具的工作條件、結(jié)構(gòu)及形狀、制造工藝和性能要求來確......
更新時(shí)間：2023-02-01
