波多野结衣av手机在线观看,国产成人精品一区二区秒拍,JAPANESE极品丰满少妇,欧美综合天天夜夜久久

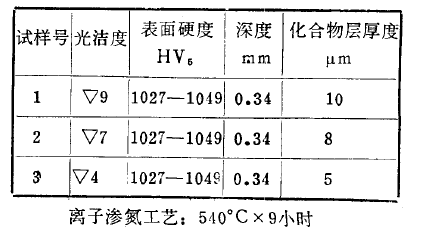

         氣體滲氮時，零件表面光潔度對滲氮層質(zhì)量有一定影響，光潔度高的其滲氮層較薄。而離子滲氮時則影響很小。圖為38CrMoAlA鋼不同表面光潔度時，在540℃離子滲氮9小時后的硬度、深度及化合物層厚度數(shù)據(jù)?？梢钥闯?，不同表面光潔度對滲氮后的硬度、深度均無影響，而僅僅影響化合物層的厚度。光潔度高的，化合物層較厚。X光衍射分析也證實了這一點，光潔度高的其ε相的衍射峰比光潔度低的明顯增高。          由于濺射作用，離子滲氮后零件表面光潔度稍有下降。長時間離子滲氮后用手摸有不光滑的感覺。38CrMoAlA鋼經(jīng)540℃*10小時+580℃*10小時離子滲氮后，表面不平度由原來的0.45~0.50微米增大到0.58~0.65微米。
         將滲氮作為最后一道工序的零件，表面最好進行一次拋光處理。去除由于打弧和陰極濺射凝附在零件表面的一些小顆粒，以防止?jié)B氮件在與軟接觸面配合時造成不必要的擦傷。
          青島豐東熱處理在氮化處理方面擁有豐富的經(jīng)驗，提供氣體氮化、氣體軟氮化、離子氮化、離子軟氮化、氮化+氧化（FD-NCO）等服務(wù)，歡迎新老客戶來電咨詢，電話：4006577217。
