波多野结衣av手机在线观看,国产成人精品一区二区秒拍,JAPANESE极品丰满少妇,欧美综合天天夜夜久久

變形小是離子滲氮與傳統(tǒng)氣體滲氮相比的優(yōu)點(diǎn)之一。然而，影響離子滲氮零件變形的因素很多，必須逐一給予解決才能得到最小的變形效果。

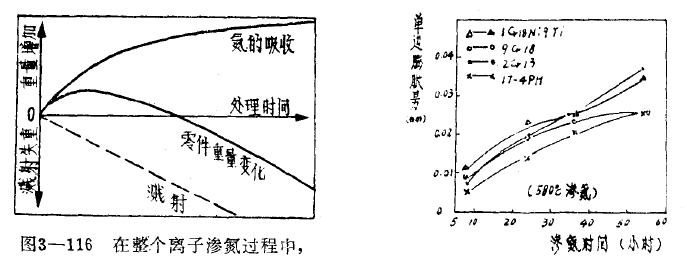

離子滲氮變形是指下列兩種情況，一是尺寸的變化（膨脹），二是形狀變化（扭曲、變形）。尺寸變化是由于離子滲氮時(shí)工件表層吸收了氮原子，原始組織的晶格常數(shù)增大，或生成各種氮化物。從宏觀來(lái)看，即表現(xiàn)為表層體積的略微增加。所以工件尺寸也略有增大，即“滲氮膨脹”現(xiàn)象。離子滲氮時(shí)尺寸膨大量取決于零件表層的吸氮量，因此，材料中合金元素含量多，滲氮溫度高，時(shí)間長(zhǎng)，離子滲氮氣氛氮?jiǎng)莞呔斐奢^大的吸氮量。由于離子滲氮中陰極濺射使尺寸縮小，因而抵消了一部分滲氮膨脹量。而且，隨處理時(shí)間的延長(zhǎng)，甚至?xí)沽慵闹亓吭黾勇蕿樨?fù)值。因此，離子滲氮的膨脹量要比氣體滲氮小。 在零件的邊緣棱角處，由于相鄰兩個(gè)面的疊加滲氮，產(chǎn)生了較大的突起，稱為“邊角凸起”，此處由于氮濃度、深度較大，也最容易產(chǎn)生脆性崩裂。因此滲氮零件設(shè)計(jì)時(shí)應(yīng)盡量避免尖角棱邊。由于離子滲氮時(shí)的陰極濺射作用，其邊緣突起現(xiàn)象也比氣體滲氮小得多。
青島豐東熱處理在氮化處理方面擁有豐富的經(jīng)驗(yàn)，提供氣體氮化、氣體軟氮化、離子氮化、離子軟氮化、氮化+氧化（FD-NCO）等服務(wù)，歡迎新老客戶來(lái)電咨詢，電話：4006577217。
