離子滲氮作為強化金屬表面的一種化學熱處理方法，廣泛適用于鑄鐵、碳鋼、合金鋼、不銹鋼及鈦合金等。離子氮化最大的優點就是環保節能。如今，已經被廣泛用于汽車、精密儀器等部件的加工。想要離子氮化達到好的效果，必須對設備有高度的認知和要求， 青島豐東熱處理現將離子滲氮成套設備組成提供如下：
1．離子電源
離子電源分為直流離子電源和脈沖離子電源，用戶可根據需要選用。
﹝1﹞直流離子電源
離子電源分為直流離子電源和脈沖離子電源，用戶可根據需要選用。
﹝1﹞直流離子電源
直流離子電源主要包括整流變壓器﹑可控整流電路﹑L-C振蕩滅弧電路﹑截止反饋電路﹑控制電路。
﹝2﹞脈沖離子電源
脈沖離子電源是在直流離子電源的基礎上加裝由IGBT元件及控制電路組成的斬波器，通過斬波得到占空比可調的脈沖電流。
脈沖離子電源與直流離子電源相比，能較好地改善空心陰極效應。
脈沖離子電源是在每個工作周期內（頻率為1KHz時，周期為1ms）電流回零，輝光熄滅一次，因而提高了滅弧效率。
脈沖離子電源能實現電壓、電流的獨立調節，能滿足不同的工藝要求。
脈沖離子電源與直流離子電源相比，節能在20%-25%以上。

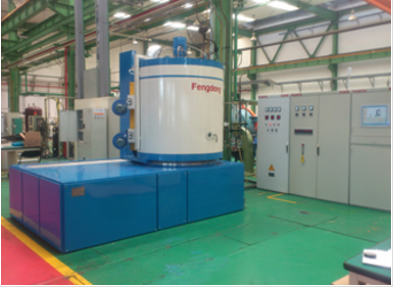

2．真空爐體
設備的真空爐體分井式（零件吊掛）、鐘罩式（零件堆放）和綜合式三種形式。
真空爐體由爐筒和爐底盤組成。
爐筒體用鋼板焊接而成，為雙層結構，中間可通水冷卻。各密封面﹝槽﹞用真空橡膠密封圈密封。爐內裝有不銹鋼隔熱屏﹑陰極盤。爐筒上開有觀察窗。進氣接口裝在爐體頂部。
爐底盤上裝有陰極輸電接口﹑測溫接口﹑測壓接口﹑抽氣接口等。
陰極輸電裝置由陰極桿、密封件、絕緣墊、承重柱和氣隙套組成。陰極引線通過陰極輸電裝置與陰極盤相聯。
真空爐體必須有良好的密封，以保證工藝對真空度的要求。
根據加工零件尺寸和生產能力的要求，真空爐體必須有足夠的工作容積。
3．真空獲得系統
真空獲得系統由旋片式機械真空泵﹑真空電磁閥﹑真空蝶閥組成，通過真空管道與真空爐體連接。
電阻式真空計用于測量真空爐體真空度。
4．測控溫系統
測控溫系統由熱電偶﹑控溫電路和控溫儀表組成。由熱電偶得到溫度毫伏信號，通過控溫儀表PID調節和相關電路，精確控制工件溫度。
5．供氣系統
供氣系統由氨氣瓶、氨氣減壓器、流量計和輸氣管道組成。
設備配有兩只流量計，一只用于氨氣流量調節，一只用于滲碳?xì)饬髁空{(diào)節，兩種氣體經過流量計后混合通入爐內，通過調節流量比例可實現氮碳共滲工藝（軟氮化）。
離子氮化熱處理加工與離子滲氮設備制造請選擇青島豐東熱處理有限公司，因?yàn)槲覀冇袑I(yè)的離子氮化技術人員和成熟的離子氮化設備。咨詢熱線：400-657-7217，我們期待與您合作！
